restauration centaure

Message  Redsilver le Jeu 31 Mai 2012 - 20:31

Bonjour à tous,

Je souhaite vous présenter mon Centaure et demander aux connaisseurs de cette fabrication quelques conseils avant ça restauration.

Produit au tout début des années 1960 (petit numéro de série 23##)

L’armement du chien est cependant devenu aléatoire sur l’une des chambres (dû probablement à l’élévateur ou son ressort) et le barillet présente un léger jeu longitudinal (la clavette ne bloquant pas le canon de façon satisfaisante)

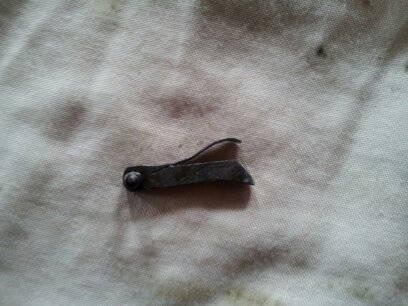

Je souhaite restaurer ce Centaure et pour cela je recherche un arrêtoir une clavette ainsi qu'un doigt élévateur.
Si je change ces trois pièces est ce que cela va résoudre mon problème d'armement du chien sur l'une des chambres.
En effet dès que j'arme le chien sur l'une des chambres cela saute....















Je vous remercie de m'apporter vos conseils avisés.



avatar
Redsilver

Messages : 62
Date d'inscription : 10/05/2012

Revenir en haut Aller en bas

Restauration Centaure

Message  Duncan OXBURRY le Ven 1 Juin 2012 - 7:39

Un Centaure d'un tireur qui a voulu "amélioré" son départ, certainement !!
Sans vouloir te décourager, 2 solutions :
- tu es bricoleur,
- tu ne l'es pas !
En effet, il n'existe pas (ou plutôt plus) de pièces de rechange, donc il faut en adapter !
Le plus facile, c'est pour la clavette. Ou tu adaptes une clavette ou tu combles avec un petit morceau de cuivre le logement de l'axe.
Pour les autres pièces, il va falloir adapter car je dois te dire que je n'en ai pas trouvées. Sinon, un armurier ou sur le forum, un membre bricoleur.
Bon courage mais ce n'est pas insurmontable.

D.Ox

PS : sur la photo, la jonction canon/carcasse me semble curieuse, ce ne serait pas de là que viendrait ton soucis de clavette ?
avatar
Duncan OXBURRY

Messages : 1308
Date d'inscription : 13/05/2011
Age : 75
Localisation : Ile de France -Val de Marne

Revenir en haut Aller en bas

Re: restauration centaure

Message  TEX TONE le Dim 3 Juin 2012 - 21:39

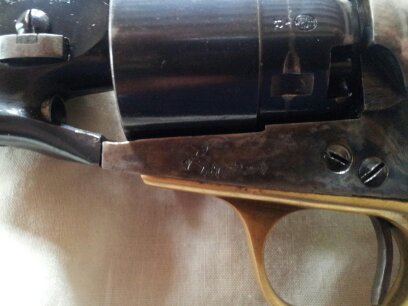

On voit bien sur ton arme la rayure sur le barillet , indiquant avec certitude la remontée de la came arrétoir à un mauvais moment lors de la rotation .
Sur un remington j'avais le ressort bilame trop dur qui faisait remonter la came trop tôt , tres vite , alors que la came ne doit pas remonter lorsque le chien est au cran de demi armé , il faut que tu vérifiescela d'abord, si tu constatesque ta came est bien remontée complètement au moment ou le chien est à l'armé c'est que tout va bien de ce coté . il faut donc voir le doigt élévateur qui n'emporterait pas ton barillet à chaque fois parfaitement , mais si il indexe mal une seule chambre alors c'est que l'étoile au dos du barillet est abimée sur un cran .

Il est possible aussi que ton canon ne soit pas aligné avec ton barillet , comme duncan je vois une jonction assez peu satisfaisante entre la console du canon et la carcasse , tout cela peut être du à un axe de barillet qui ne va pas au fond de son logement et une clavette qui ne fait pas son travail correctement .
la clavette doit avoir un coté à l'équerre avec le devant de la clavette et un coté en biais , les deux grands cotés de la clavette ne doivent pas être parallèle sinon la clavette ne fonctionne pas .
il faut vérifier tout çà.
Petit dessin avec des cotes et des angles exagérés mais pour le principe .

TEX

_________________
L'herbe est toujours plus verte de l'autre coté de la clôture







http://www.armes-ufa.com/
avatar
TEX TONE
Admin

Messages : 2109
Date d'inscription : 12/05/2011
Age : 64
Localisation : Savoie Libre

http://poudrenoire.free.fr.

Revenir en haut Aller en bas

Re: restauration centaure

Message  Redsilver le Mar 26 Juin 2012 - 10:12

Bonjour à tous,

Après avoir suivi vos conseils,je me suis décidé à commander deux pièces pour modèle de fabrication Colt chez Dixiegun pour environ 18 euros frais de port compris.A réception du colis au bout d'une dizaine de jours et après comparaison des pièces avec le Centaure,j'ai constaté que l’arrêtoir était en parfait état ainsi que le rocher.
Les deux modèles sont strictement identiques à part le trou de passage de la vis qui est inférieur de quelques dixième de millimètre sur le modèle Colt.J'ai donc pris la décision de remonter le modèle Centaure.
Concernant le doigt élévateur c'est la que les choses commencent à se compliquer un peux,mais rien d'insurmontable.
N'ayant pas pris de photos car n'ayant pas la macro sur mon appareil photos, le rendu n'était pas net,je vous est donc fait un schémas concernant les modifications que j'ai apporté.



tout ce qui est en pointillé rouge est supprimé par touche successive à la dremel après plusieurs essais d'ajustages de remontage et démontage j'ai trouvé des cotes correct. il n'y a aucun frottement j'ai poli toutes les pièces internes.Maintenant il fonctionne parfaitement bien, on entend bien tout les cliquetis,très bonne indexation,départ doux et franc.je suis satisfait de mon intervention.il ne me reste plus qu'a changer la clavette,Sachant qu'un modèle Uberti est trop petit.
Pourriez-vous me confirmer si une clavette Pietta est un peux plus grosse qu'Uberti ?
avatar
Redsilver

Messages : 62
Date d'inscription : 10/05/2012

Revenir en haut Aller en bas

Réparation Centaure

Message  Duncan OXBURRY le Mar 26 Juin 2012 - 11:29

Excellent début !
Pour la clavette, si tu ne trouves pas, prends en une de Walker ou de Dragoon et en avant avec la lime. Ensuite bronzage et c'est gagné !
Bon courage et tiens nous informé.

Duncan
avatar
Duncan OXBURRY

Messages : 1308
Date d'inscription : 13/05/2011
Age : 75
Localisation : Ile de France -Val de Marne

Revenir en haut Aller en bas

Re: restauration centaure

Message  Hyperion le Mar 26 Juin 2012 - 17:08

Les clavettes de Dragoon/Walker sont très épaisses... bien plus que celles des 1860... j'espère que tu as une bonne lime.

Donne moi les côtes de ta clavette actuelle.
avatar
Hyperion

Messages : 167
Date d'inscription : 17/06/2012
Age : 99

http://hyperion-gent-club.forumactif.org/

Revenir en haut Aller en bas

Re: restauration centaure

Message  Hyperion le Mar 26 Juin 2012 - 17:10

Sinon tu as ce vendeur NB, qui propose de faire des clavettes sur mesure...

http://www.naturabuy.fr/clavette-mesure-vos-colt-item-880558.html
avatar
Hyperion

Messages : 167
Date d'inscription : 17/06/2012
Age : 99

http://hyperion-gent-club.forumactif.org/

Revenir en haut Aller en bas

Re: restauration centaure

Message  TEX TONE le Mar 26 Juin 2012 - 20:33

Bravo super bon travail , avec une dremel tu es un artiste de patience .
Pour la clavette le vendeur sur natura me semble indiqué ou bien une clavette plus forte et réduction . voici les cotes d'une clavette normale de centaure : avant 11.97mmarrire 14.43mm épaisseur sans le renfort ar 3.42mm avant 3.32 renfort 4.99mm longueur 27.20 mm

bon courage
TEX

_________________
L'herbe est toujours plus verte de l'autre coté de la clôture







http://www.armes-ufa.com/
avatar
TEX TONE
Admin

Messages : 2109
Date d'inscription : 12/05/2011
Age : 64
Localisation : Savoie Libre

http://poudrenoire.free.fr.

Revenir en haut Aller en bas
